首 頁??>>??電力電源模塊 >> KDL系列電力儀表AC-DC裸板電源模塊 >> 功率5W三路輸出+5V和±12V電力專用AC-DC裸板電源模塊
-
-
- 型號 : KDL5-S5D12L

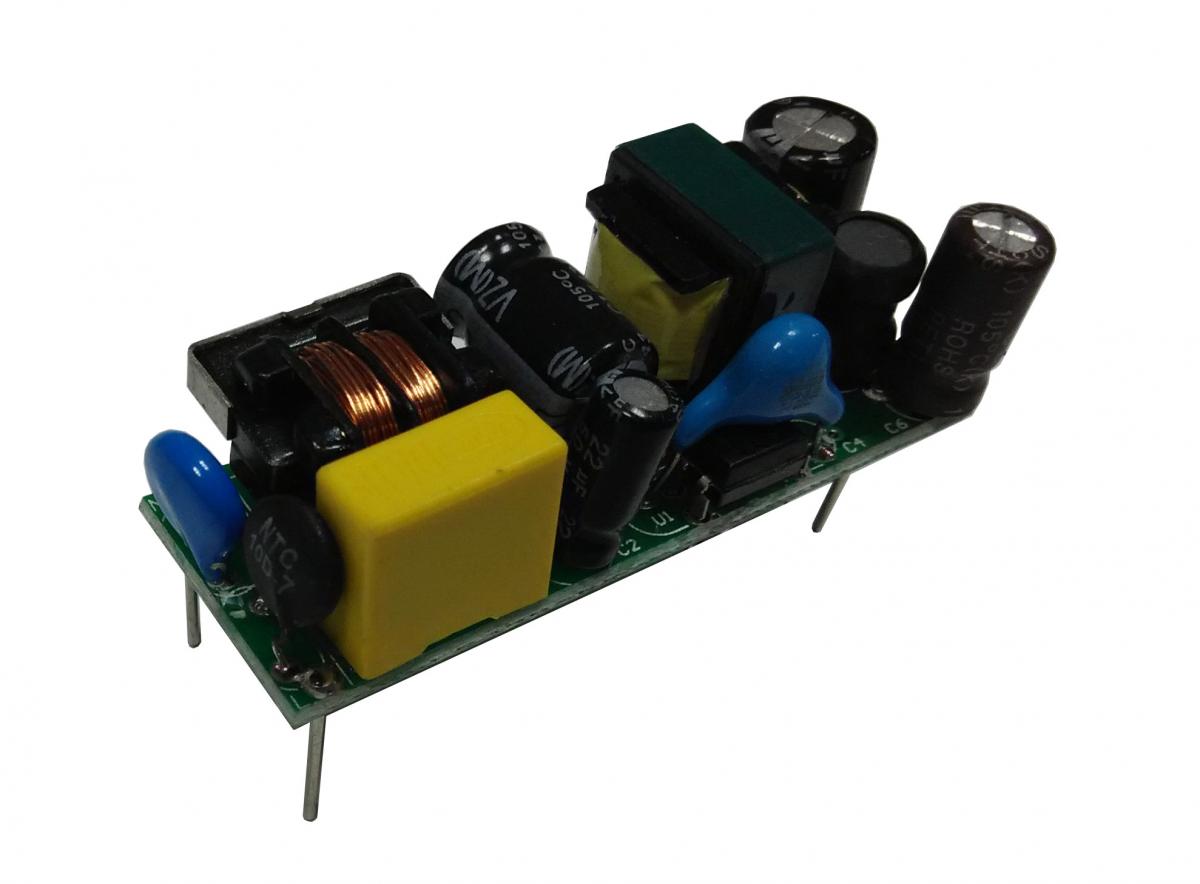

名稱 ：功率5W三路輸出+5V和±12V電力專用AC-DC裸板電源模塊
- 分類 : KDL系列電力儀表AC-DC裸板電源模塊
- 日期 : 2016-04-19
- 價格 : 0.00
詳細介紹
- 產品特點：
KDL系列電力儀表AC-DC裸板電源模塊為內置隔離開關電源，具有溫度保護、過流保護及短路全保護，AC85~265V寬電壓輸入，交直流兩用，高低壓隔離，帶輸入和輸出EMI濾波，431精準穩壓DC5V/12V輸出，產品具有全球通用輸入電壓范圍、交直流兩用、高可靠性、高效率、低功耗、安全隔離、抗干擾能力強等特點。廣泛應用于全球各種交直流供電系統，在對安全隔離，小體積，高可靠性，要求多路輸出，外圍電路簡單的場合，尤其對電磁兼容要求較高的用戶選用，可適用于電力自動化裝置、繼電保護裝置、電力測控裝置等領域。
- 技術參數：
|
名稱 |
參數值 |
|
工作溫度 |
-20℃～+55℃。 |
|
輸入電壓 |
AC85V~264V。 |
|
輸出電壓 |
DC5V、12V、±5V、±12V |
|
輸出電流 |
DC5V600mA、12V330mA。 |
|
輸出功率 |
5W、7W、10W、20W、30W。（非標準輸出功率可以按用戶要求定制）。 |
|
負載調整率 |
±1% |
|
工作效率 |
＞75% |
|
絕緣電壓 |
500VDC（1分鐘，輸入對輸出） |
|
保護功能 |
輸入欠壓、輸入過壓、輸出過壓、輸出過流、短路保護、機內過溫。 |
|
外形尺寸 |
L55×W45×H20.5mm |
- 常用型號：
|
編號 |
型號 |
功率 |
輸出路數 |
輸出電壓 |
短路保護 |
過流保護 |
過熱保護 |
|
1 |
KDL5-S5L |
5W |
1 |
DC5V |
t |
t |
t |
|
2 |
KDL5-S5D12L |
5W |
3 |
DC5V、±12V |
t |
t |
t |
|
3 |
KDL5-S5S12L |
5W |
2 |
DC5V、12V |
t |
t |
t |
|
4 |
KDL7-S12D5L |
7W |
3 |
DC12V、±5V |
t |
t |
t |
|
5 |
KDL7-S5S12L |
7W |
2 |
DC5V、12V |
t |
t |
t |
|
6 |
KDL10-S5S12L |
10W |
2 |
DC5V、12V |
t |
t |
t |
|
7 |
KDL20-S5D12L |
20W |
3 |
DC5V、±12V |
t |
t |
t |
|
8 |
KDL30-S5D12L |
30W |
3 |
DC5V、±12V |
t |
t |
t |
|
注：更多型號請咨詢銷售熱線????????????。 |
|||||||
